Instrumentos Tangente Delta

Tettex – Haefely

2823 / 2823 REF instrumento de medida de alta precisión para C y tanδ

El sistema 2823 está diseñado para la medida de pérdidas muy bajas en el dieléctrico e impedancias (factor de disipación y factor de potencia) en activos eléctricos de AT.

El instrumento trabaja bajo el principio de la medida combinada puente-vector, y es capaz de analizar cargas capacitivas e inductivas, con una precisión y estabilidad sobresaliente, certificada por un instituto de metrología líder.

Mediante el desacoplamiento con fibra óptica, permite un aislamiento galvánico completo entre la sala de control y la sala de ensayo, garantizando el mayor nivel de seguridad al personal.

  • Diseño compacto, fiable y bajo EMC
  • Hasta 15 A de corriente de entrada con autorango
  • Impedancia de entrada extremadamente baja
  • Conectores Lemo y de fibra óptica
  • Se pueden ensayar la mayoría de los objetos de ensayo sin necesidad de hardware externo o reconexiones.
  • Mayor linealidad de la medida y rango de frecuencia extendido hasta 1 kHz
  • Compatible con los instrumentos antiguos, ya que usa los mismos conectores desde hace 40 años, plug and play

Tettex – Haefely

2830 / 2831 Sistema de análisis de precisión para aislantes sólidos y líquidos

El equipo Tettex 2830/2831, es el resultado de una  investigación  y de la experiencia de muchos años en la medida de las propiedades dieléctricas de los materiales aislantes líquidos y sólidos.

Por medio de su sistema de conexión simple junto con la medida de resistencia conforme a las normas preseleccionadas, se reduce el tiempo de medida drásticamente.

El sistema de medida está formado por un puente de medida 2830 y una unidad de control y extensión 2831.

  • Medida: Capacidad y tan δ, resistencia y permitividad relativa εr (constante dieléctrica) de materiales aislantes líquidos o sólidos.
  • Interface de pantalla táctil de 12”.
  • Ensayo bajo normas pregrabadas: IEC, VDE, BS, ASTM.
  • Modos de trabajo manual y programable por el usuario.
  • FA AC integrada ajustable de 0 a 2500 V y de 40 a 65 Hz.
  • FA DC integrada ajustable de 250 a 2500 V.
  • Dos unidades de control de temperatura integradas.
  • Sensores de temperatura y humedad integrados.
  • Puerto para conectar dos celdas de aceite 2903 o una de sólidos 2914.
  • Las celdas 2903 y 2914 existentes pueden usarse

Tettex – Haefely

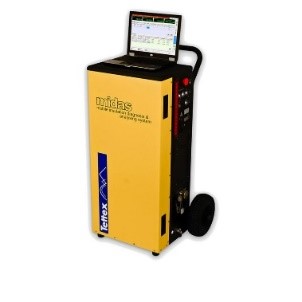

2881 Midas

El Midas 2881 es un equipo portátil para la medida del factor de potencia en el mantenimiento e inspección periódica de las pérdidas de aislamiento de los activos eléctricos, especialmente en entornos eléctricos difíciles como subestaciones y otros ensayos de campo.

Preparado para ensayo a frecuencia local, el Midas mide y guarda automáticamente los datos de Tanδ, Cosφ y otros parámetros.

El Midas detecta daños o cambios en el aislamiento rápidamente.

  • Fuente de alimentación de 15 KV, 4 KVA
  • Función de análisis de tendencias y presentación gráfica de resultados
  • Analizador de espectro
  • Osciloscopio digital y registro de datos
  • Condensador patrón incorporado.
  • Software bajo Windows con interface avanzado
  • Supresión avanzada de interferencias
  • Interface fácil e intuitiva

Tettex – Haefely

2883 Midas Micro

El instrumento Midas Micro, es un equipo revolucionario para el ensayo rápido de la Capacidad y TanD, Factor de potencia y disipación, y da a conocer el estado del aislamiento de los componentes de AT (transformadores, bornas, condensadores, etc.)

Diseñado para trabajar bajo todo tipo de condiciones, está alojado en una maleta de plástico con ruedas.

La maleta con 25 kg de peso es sencilla de transportar en fábrica o campo.  Los accesorios se guardan en una maleta para su transporte junto al equipo.

  • Pantalla táctil de 7″
  • Fuente AT de 12 kV
  • Frecuencias de 15 – 400 Hz
  • Precisión Capacidad de 0.3% y TanD 1×10-4
  • Tiempo de ensayo reducido
  • Seguridad: interlock, seta de emergencia, comprobación interna y vigilancia del conductor de Tierra HV
  • Supresión avanzada de interferencias
