Sistemas de Ensayo tipo Tanque

Haefely

PSK

El sistema de ensayo de rigidez dieléctrica PSK está diseñado para ensayos que necesiten una tensión de salida estable, incluso cuando la carga varía durante el ensayo, por ejemplo, con transformadores de tensión inductivos.  El sistema permite ciclos de trabajo variables pudiendo añadir radiadores o circuito de refrigeración para alargar el ciclo de trabajo o en ciclo continuo.

  • Flexibilidad en las conexiones de AT
  • Características de seguridad sofisticadas para la protección del personal y del objeto de ensayo
  • Opciones de usar un tanque de expansión para el aceite o relé de protección
  • Borna especialmente adaptada para uso externo o interno
  • La inductancia de potencia de compensación garantiza la linealidad de la tensión
  • Bajo nivel de ruido ±65 dBA
  • La inductancia de potencia de compensación reduce la potencia del primario LV del sistema de ensayo

Hipotronics

700-DI

El sistema de ensayo de rigidez dieléctrica está diseñado para hacer los ensayos de Alta tensión AC en activos eléctricos según normas IEC60, IEEE 4 y IEC 270 y otros estándares nacionales.  Existe una variedad de configuraciones mecánicas disponibles para las diferentes condiciones.

El rango de tensión y potencia es muy amplio con una excepcional fiabilidad, durabilidad y funcionalidad.

  • Tensión de salida ajustable
  • Nuevo controlador programable
  • Rango de trabajo desde el 10% al 100% de la tensión de salida nominal
  • Fácil recalibración
  • Corriente de carga desde el 10% al 110% de la corriente de salida
  • Interruptor de sobrecarga de seguridad “Backup”
  • Amperímetro y voltímetro de salida
  • Arranque en cero para asegurar que la tensión está en mínimo antes de energizar la AT
  • Corriente disponible desde cero a la tensión nominal
  • Sencillo de usar, configuración mínima del circuito de ensayo y software intuitivo
  • Transformador con devanados compensados para absorber los arcos internos a tensión máxima
  • Protección de sobre tensión y transitorios en loas medidas, transformadores, etc.
  • Bajos niveles de DP disponibles a plena tensión (debe ser consultado)

Hipotronics

HVT-DI

El instrumento de ensayo HVT-DI ofrece la solución de medida digital más moderna para el ensayo de campo en AC.

El modelo de 100 kV ofrece la mayor corriente de salida en su toma de 50 kV, hasta 100 mA. Mediante su control digital asegura la mayor precisión de medida de corriente y tensión usando el divisor de AT y una doble medida de corriente en la rama del transformador de AT. Como seguridad incorpora un fusible de acción rápida, un puerto para interlock externo y una parada de emergencia



  • Aceite del transformador FR3TM respetuoso con el medio ambiente
  • Más ligero y robusto
  • Almacena los resultados y los exporta mediante el puerto USB 2.0
  • Pantalla Táctil Color de 7” con control de brillo
  • Seguridad mediante interlock, parada de emergencia y batería de apoyo para la pantalla que permite mostrar las medidas si falta la alimentación.
  • Medidas: tensión de salida, corriente de fuga, impedancia y ángulo de fase.
  • Ajustes de las características del ensayo: tensión, máxima corriente de fuga, rampa de tensión y tiempo de ensayo.
  • Circuito de guarda diseñado para eliminar corrientes de fuga parásitas.

Hipotronics

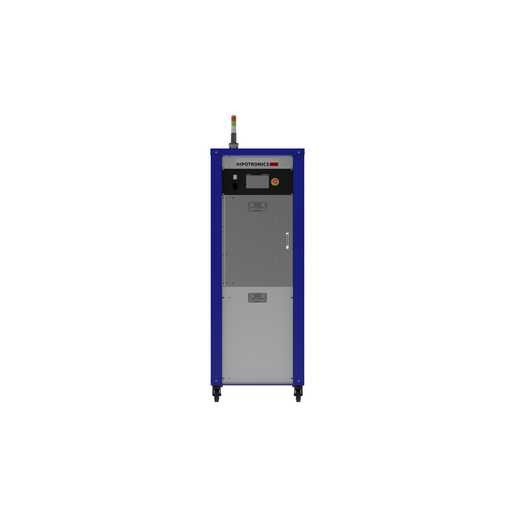

D149-DI

El sistema de ensayo de ruptura dieléctrica D149-DI, representa la sofisticación, flexibilización y precisión en este tipo de ensayo.  Dispone de un nuevo firmware de controlador programado bajo la  ASTM D149 ensayo de corta duración, ensayo paso a paso y ensayo de curva de subida lenta, a parte de variaciones de estas secuencias.

El voltímetro muestrea continuamente cada forma de onda para determinar la tensión de ruptura con alta precisión.  El operador puede controlar todos los parámetros del ensayo.  Al finalizar el ensayo se guarda toda la información de la ruptura para esas muestras.

Las tensiones disponibles son: 30, 50, 75 y 100 kV AC.  Si se necesita tensión DC o libre de DP o modernización, se ha de consultar.

·    Control y media basado en PLC

·    Secuencias preprogramadas

·    Transferencia por USB

·    Ensayos tipo ASTM D149 programados

·    Parámetros programables: tensión, tiempo, sobrecorriente, etc.

·    Interlock de seguridad

·    Pantalla táctil y firmware sencillo

·    El software calcula los parámetros de ensayo e imprime los resultados

·    Con poca intervención del operador
