Medida de Resistencia

ALTA RESISTENCIA

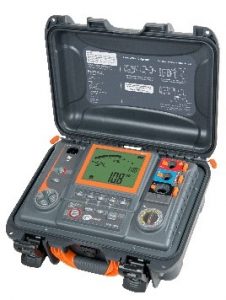

Medida de la resistencia de aislamiento

Aislamiento elevado y buena conexión a tierra es lo que necesitamos en nuestras instalaciones tanto de BT como de AT.

Con relación al aislamiento agrupamos por niveles de tensión desde equipos básicos hasta analizadores que permiten un primer diagnóstico de problemas.  Podemos ofrecer desde 5 kV hasta 20 kV

BAJA RESISTENCIA

Tettex

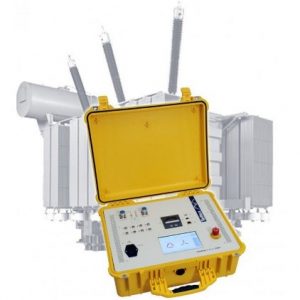

2293 Analizador Automático de Devanados de Transformador

El instrumento 2293 es un analizador automático de devanados, optimizado para realizar los ensayos de rutina y mantenimiento en transformadores trifásicos de potencia y distribución.

Su combinación única de ensayos de:

  • resistencia de devanados
  • relación de transformación
  • resistencia dinámica
  • desmagnetización del núcleo
  • detección del conexionado del transformador
  • desplazamiento de fase arbitrario
  • balance magnético
  • impedancia de cortocircuito
  • ensayo de calentamiento (incremento de temperatura y curva de enfriamiento)

lo convierten en el equipo de ensayo más rápido del mercado.

  • Pantalla táctil 7”
  • Proceso de ensayo avanzado para el ensayo de relación y desplazamiento de fase
  • Control de cambiador de tomas
  • Transferencia de datos vía USB o LAN
  • Fácil configuración, una conexión simple para todas las fases en ambos devanados
  • Método de magnetización simultáneo, equivalente a un equipo tradicional de 100A

Tettex

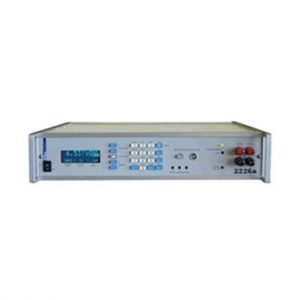

2226A Micro Ohmetro

El micro ohmímetro digital 2226a es un instrumento capaz de realizar las medidas de resistencia en  las aplicaciones más difíciles. Está diseñado para medir valores de resistencia en el rango de 0.1 µohm – 20 kohm.

  • Usa el método Kelvin de cuatro hilos para eliminar la resistencia de los cables
  • Corrientes de ensayo seleccionables hasta 10 A
    • Utilizado para mediciones rápidas y precisas de baja resistencia
    • Modo inductor de carga para reducir tiempos de configuración

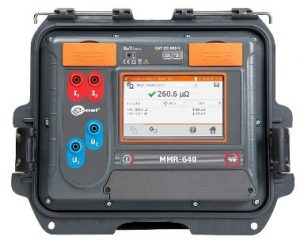

Medida de baja Resistencia: Micróhmetro y Milióhmetro

El valor de resistencia de un componente suele ser un parámetro de control para saber si está en condiciones de uso: embarrados donde no queremos malas conexiones que generen puntos calientes, contactos de interruptores, bobinados, etc.

El micróhmetro inyecta una corriente DC muy estable y mide la diferencia de potencial entre los puntos de conexión. Existe una variedad de accesorios denominados puntas o pinzas Kelvin, destinados a la conexión fiable del instrumento al objeto bajo test.

En este apartado hemos reunido por nivel de corriente inyectada desde 1 A para milóhmetros hasta micróhmetros de propósito general hasta 720 A.

También disponemos de  micróhmetros específicos para maquinaria eléctrica (transformador de potencia, motor, generador) donde existe un reto adicional: la magnetización del objeto bajo test.
