Transformadores Patrón y Patrón a medida

TRANSFORMADORES PATRÓN

Tettex – Haefely

4761 Transformador patrón de corriente 1000A

El 4761 es un comparador de corriente patrón de alta precisión para el ensayo por el método diferencial (puente) de los transformadores de corriente de instrumentación, trabajando junto a los instrumentos de medida tipos 2763 y 2767.

Por su diseño, el flujo activo compensado del comparador da como resultado errores de corriente insignificante.

Estos equipos se pueden emplear también como extensión de la medida de corriente en los instrumentos de C y TanD.

  • La envolvente está fabricada con material aislante
  • Todos los terminales y controles están montados en el panel superior
  • Los orificios para los conductores de las bornas del transformador están en el lateral de la unidad.
  • Equipo portátil

Tettex – Haefely

4764 Transformador patrón de corriente 5000A

El 4764 es un comparador de corriente patrón de alta precisión para el ensayo por el método diferencial (puente) de los transformadores de corriente de instrumentación, trabajando junto a los instrumentos de medida tipos 2763 y 2767.

Por su diseño, el flujo activo compensado del comparador da como resultado errores de corriente insignificante

Estos equipos se pueden emplear también como extensión de la medida de corriente en los instrumentos de C y TanD.

  • La envolvente está fabricada con material aislante
  • Todos los terminales y controles están montados en el panel superior
  • Los orificios para los conductores de las bornas del transformador están en el lateral de la unidad.
  • Equipo portátil con ruedas

Tettex – Haefely

4820 Transformador patrón de tensión

Haefely diseña y suministra transformadores de medida de tensión controlados por ordenador bajo los requerimientos específicos del cliente.

Tettex – Haefely

4860 Divisor Electrónico

La serie 4860 es un divisor patrón de tensión de alta precisión (unidad de control y divisor capacitivo AT de gas comprimido y TAP GAP XXX), usado como referencia variable en la comparación bajo el método de medida diferencial (puente) para transformadores de medida de alta tensión.  El 4860 trabaja integrado con los equipos 2767 y 2769 en los ensayos.

  • Comparador de referencia para un amplio rango de tensiones y relación de transformador
  • Relación de división muy precisa (+/-50 ppm, +/- 0.1 min)
  • La tensión máxima de medida depende solo de la tensión nominal del condensador de gas.
  • Para tensiones inferior a 1000 V se puede usar el equipo sin divisor adicional
  • Combina con los Tettex (2767, 2765, 2711/22 y 2711/23) y de otros fabricantes
  • Control remoto vía IEEE 488 o RS 232C
  • Sistema completamente certificable
  • Portátil
  • Solución más económica que un transformador patrón inductivo de tensión, sobre todo para tensiones nominales altas

TRANSFORMADORES PATRÓN A MEDIDA

Drilco

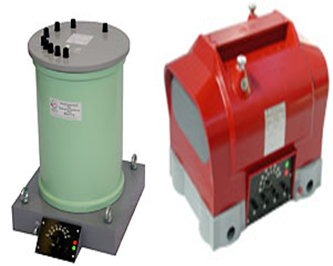

Transformadores patrón de tensión a medida

Los transformadores se fabrican bajo requerimiento del cliente, y se pueden fabricar con diferentes relaciones y tensiones.

Todos los transformadores se entregan con certificado de calibración. Nuestro laboratorio posee trazabilidad con el PTB alemán

  • Tipo NVDD aislados con papel baquelizado con tensiones de primario de hasta 6000 V. Precisiones de 0,010% y 1,0 min.
  • Tipo NVRD aislados con resina y con tensiones de primario de hasta 35 KV, precisiones de 0,005% y 0,5min.
  • Tipo NVOS aislados con aceite y tensiones de primario de hasta 500 KV, precisiones de 0,015% y 1,5 min.

Drilco

Transformadores patrón de corriente a medida

Los transformadores se fabrican bajo requerimiento del cliente, y se pueden fabricar con diferentes relaciones entre primario y secundario (por ejemplo 5-10-20-50-100-500-1000 A / 5 A) manteniendo la misma precisión en todas las escalas.

Todos los transformadores se entregan con certificado de calibración. Nuestro laboratorio posee trazabilidad con el PTB alemán

  • Tipo NCD aislados con papel baquelizado con tensiones de trabajo de hasta 3KV, corrientes de primario de hasta 10000 A y precisiones de hasta 0,005% y 0,5min.
  • Tipo NCO aislados con aceite y tensiones de trabajo de hasta 72,5 KV, corrientes de primario de hasta 3000 A y precisiones de hasta 0,005% y 0,5min.
