Tettex – Haefely

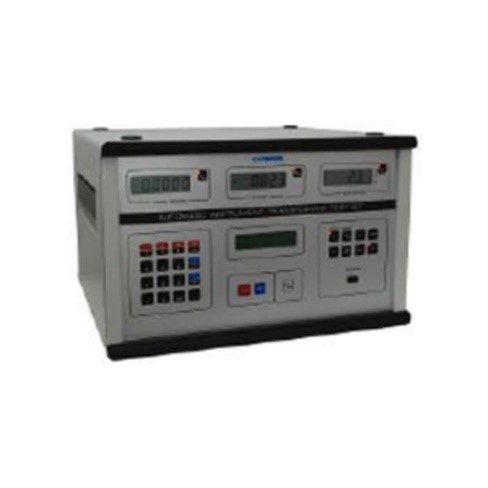

Comparadores 2767; 2763; 2769
Sistemas de ensayo de transformadores de corriente de alta precisión.
Estos instrumentos son sistemas de ensayo automático de transformadores de tensión y corriente, son equipos modernos, automáticos para la medida rápida y precisa de los errores de los transformadores de instrumentación.
El instrumento se basa en los nuevos estándares de calidad, confiabilidad, operación y mantenimiento sencillo.
Las medidas de los rangos de error de corriente y tensión, desplazamiento de fase, corriente y tensión de excitación, se realizan bajo los requerimientos de los estándares internacionales.
Los instrumentos han sido ensayados por el laboratorio alemán PTB (Physical Technical Federal Authority), según las normas para la medida de transformadores de instrumentación y han sido aprobado para la calibración. Especificaciones según los estándares y recomendaciones: IEC 60044-1, IEC 60044-2, IEC 60044-3, IEC 60044-7, ANSI/IEEE C57.13-1978 y VDE 0414, part 2
Tettex Haefely

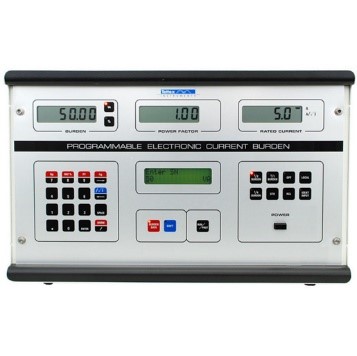

3691 Carga de Corriente Electrónica 75 VA
El instrumento 3691 es una carga de corriente de alta precisión para los ratios de corriente estándares y con potencia ajustable en pasos hasta 75 VA.
Con la extensión de carga 3692, se amplía la potencia hasta 200 VA.
La carga programable se integra con los instrumentos 2767 y 2763, para un sistema de ensayo automático remoto para transformadores de instrumentación de corriente.
- La carga universal con pasos de potencia hasta 75 VA cosB= 0,5 a 1 para 50 y 60 Hz
- Los valores de las cargas pueden ser tomados de los estándares de las tablas guardadas IEC60044 y ANSI C57.13
- Guardo de hasta 9 configuraciones de la carga (SN, IN, cosB)
- Precisión del 1% incluso usando la carga adicional
- Compensación por el método de los cuatro cables de la resistencia interna, cable de entrada y resistencia de contactos.
- Puede usarse con equipos Tettex o de otras marcas
- Solución económica, una carga electrónica reemplaza varias cargas pasivas
Tettex – Haefely
3692 Carga Electrónica de corriente adicional 200 VA
La carga adicional 3692 es una extensión de corriente del rango de potencia hasta 200 VA. La carga programable se integra con los instrumentos 2767 y 2763, para un sistema de ensayo automático remoto para transformadores de instrumentación de corriente.
- La carga universal con pasos de potencia hasta 75 VA cosB= 0,5 a 1 para 50 y 60 Hz
- Los valores de las cargas pueden ser tomados de los estándares de las tablas guardadas IEC60044 y ANSI C57.13
- Guardo de hasta 9 configuraciones de la carga (SN, IN, cosB)
- Precisión del 1% incluso usando la carga adicional
- Compensación por el método de los cuatro cables de la resistencia interna, cable de entrada y resistencia de contactos.
- Puede usarse con equipos Tettex o de otras marcas
- Solución económica, una carga electrónica reemplaza varias cargas pasivas
Tettex – Haefely

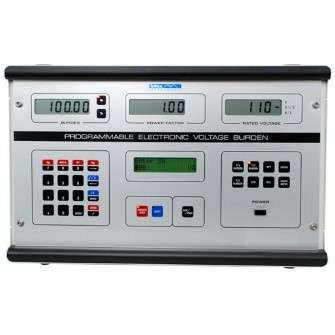

3695 Carga Electrónica de tensión adicional 200 VA
El instrumento 3695 es una carga de tensión de alta precisión para los ratios de corriente estándares y con potencia ajustable en pasos hasta 75 VA.
Con la extensión de carga 3697, se amplía la potencia hasta 400 VA.
La carga programable se integra con los instrumentos 2767 y 2769, para un sistema de ensayo automático remoto para transformadores de instrumentación de corriente.
- La carga universal con pasos de potencia hasta 75 VA cosB= 0,1 a 1 para 50 y 60 Hz
- Los valores de las cargas pueden ser tomados de los estándares de las tablas guardadas IEC60044 y ANSI C57.13
- Guardo de hasta 9 configuraciones de la carga (SN, IN, cosB)
- Precisión del 1% incluso usando la carga adicional
- La resistencia interna es parametrizada desde el teclado y compensada automáticamente
- Puede usarse con equipos Tettex o de otras marcas
- Integración automática vía RS-232 o la opción IEEE 488 GPIB
- Solución económica, una carga electrónica reemplaza varias cargas pasivas
Tettex – Haefely
3697 Carga Electrónica de tensión adicional 200 VA
La carga adicional 3697 es una extensión de tensión del rango de potencia hasta 400 VA. La carga programable se integra con los instrumentos 2767 y 2763, para un sistema de ensayo automático remoto para transformadores de instrumentación de corriente.
- La carga universal con pasos de potencia hasta 75 VA cosB= 0,1 a 1 para 50 y 60 Hz
- Los valores de las cargas pueden ser tomados de los estándares de las tablas guardadas IEC60044 y ANSI C57.13
- Guardo de hasta 9 configuraciones de la carga (SN, IN, cosB)
- Precisión del 1% incluso usando la carga adicional
- La resistencia interna es parametrizada desde el teclado y compensada automáticamente
- Puede usarse con equipos Tettex o de otras marcas
- Integración automática vía RS-232 o la opción IEEE 488 GPIB
- Solución económica, una carga electrónica reemplaza varias cargas pasivas
