Ensayo Alta Tensión Corriente Contínua

Hipotronics

Serie 800 PL

La serie 800 PL Hipot es la solución para el ensayo de la resistencia de aislamiento de los aparatos eléctricos.

Los instrumentos disponen de una interface de trabajo digital, con altas medidas de seguridad, con una envolvente resistente ofrece un manejo sencillo, resultados precisos. Para largos ciclos de trabajo, la serie 800 PL-HD es la solución perfecta para las necesidades de los ensayos.

  • Tensiones de ensayos hipot de 40 kV o 80 kV a 10 mA
  • La maleta con ruedas ligera y robusta para ensayo en campo
  • Medidas: tensión de salida, corriente de fuga, resistencia de aislamiento IR e índice de polarización PI
  • Ajustes: tensión de ensayo, máxima corriente de fuga, rampa de tensión y tiempo de ensayo
  • Almacenado de datos y envío mediante USB
  • Pantalla táctil de 7”
  • Seguridad con interlock y seta de emergencia
  • Descarga interna mediante solenoide

Hipotronics

Serie 8000

La serie de equipos de ensayo Hipot 8000 ofrece tensiones desde 60 a 300 kV con sistemas en cascada aislados por aire de 60 kV y 16 mA con una potencia de 2 KW.

La serie de equipos de ensayo Hipot 8175 ofrece tensiones desde 175 a 875 kV con sistemas en cascada aislados por SF6 de 175 kV y 17 mA con una potencia de 3 KW.

La medida de corriente de fuga incluso con tensión fluctuante, es debida a la linealidad del regulador.  También para polaridad inversa.

  • Corriente de salida elevada parar grandes cargas
  • Rizado menor de 0,2% por mA
  • Indicadores analógicos
  • Seguridad por interlock e interlock de inicio en 0
  • Toroide anti efecto corona
  • Unidad de control en posición remoto para uso en campo
  • Solenoide de cortocircuito de alta tensión como opción
  • Conmutador de corriente inversa instantánea
  • Su diseño modular baja el tiempo de preparación, para la tensión de ensayo
  • Controlador de sencillo manejo
  • Medida de la corriente de fuga precisa, y con circuito de guarda que elimina las corrientes parásitas

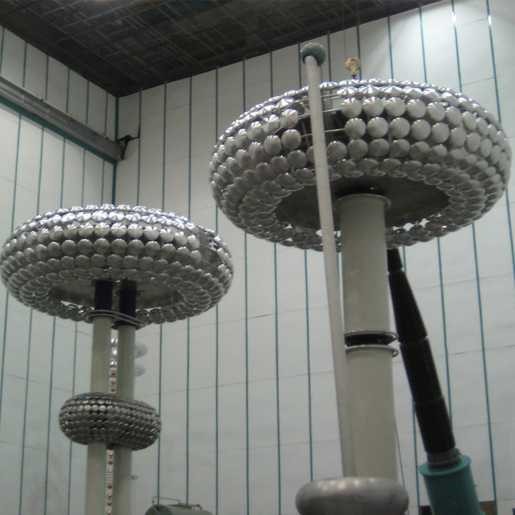

Hipotronics

UHVDC

La línea de sistemas Hipotronics UHVDC para ensayo de aislamiento en ultra alta tensión DC en bornas transformadores y cable, cumple con la normativa IEC 61378, IEC 62199, CIGRE 219 y 189, entre otros estándares nacionales.

El sistema se basa en módulos estándar de 400 o 600 kV DC para tensión de salida desde 400 a 1800 kV DC.  Con un diseño compacto para reducir su espacio físico en el área de ensayo,

  • Rizado menor del 3%
  • Cambio de polaridad rápido
  • Control en remoto cuando sea posible
  • Adquisición de datos automática y generación de informes
  • Corriente nominal disponible para las tensiones nominales
  • Sistema móvil para uso en campo, con panel de control sencillo.
  • Seguridad con sistema de tierra visible e interlock externos.
  • Nivel bajo de DP hasta la máxima tensión.

Hipotronics

Power Pack

Los Power Packs de Hipotronics son una sección de AT diseñada para uso OEM o cualquier aplicación que necesite AT con niveles de corriente bajos.

No están incluidos en el suministro el control, sistema de media y circuito de protección, así como los interruptores o fusibles.  Para las unidades a partir de 30 kV disponen de un sistema de medida resistivo interno, donde los divisores externos puedan tener problemas.

Los Power Packs están aislados mediante aceite o epoxy y herméticamente sellados y usan rectificadores de estado sólido.  Están diseñados para suministrar la corriente nominal en Alta Tensión de manera continua.  Rango de tensiones desde 2,5 kV hasta 100 kV con corrientes de 2, 5, 10 mA

  • Limitador resistivo a la salida
  • Suministro de corriente de forma continua par el nivel de tensión máximo
  • Tensión de entrada seleccionable 115 o 220 V AC 50/60 Hz
  • Cambio de Polaridad
  • Resistencias de descarga, no mantienen la carga cuando la alimentación se desconecta

Hipotronics

KIT 4.0

El KIT 4.0 es un sistema de alta tensión para un montaje sencillo a partir de elementos configurables.  Es altamente modular e ideal para experimentar en universidades y laboratorios de I+D, pudiendo realizar varios experimentos en AC, DC e impulsos de tensión.  El KIT 4.0 combina su tecnología con un sencillo manejo, con su certificado de seguridad SOL 3.  Integra un convertidor de frecuencia, osciloscopio digital para la medida de tensión y corriente, y un gran kit de accesorios.  El software está basado en NI LabVIEW, siendo configurable el kit en hardware y software.

La configuración se hace añadiendo diferentes partes del kit conectadas en la parte superior o inferior de cada columna, sin necesidad de herramientas especiales.

Gracias a su diseño sofisticado y sencillo, el usuario puede crear y recrear su  configuración de forma rápida y eficiente.

  • Frecuencia variable desde 10 a 200 Hz
  • Controlado software LabVIEW configurable
  • Certificado de seguridad SIL 3
  • Compatible con medida de DP
  • Alimentación desacoplada, separación clara de la red
