Terminales para Ensayo en Cable y Kilovoltímetros

Terminales para Ensayo en Cable

Haefely

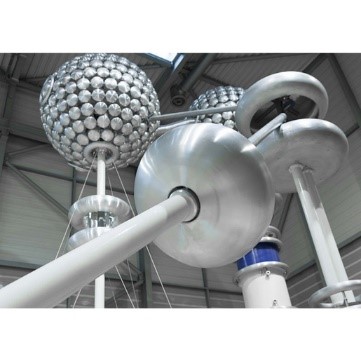

CTT/WPU

Los sistemas de ensayo de terminales de cable CTT / WPU (100+ kV) se usan para el ensayo de cables de potencia.  Antes de la aplicación de la tensión (AC o impulso), el cable ha de prepararse de con una terminación especial para controlar la distribución de campo eléctrico a lo largo del terminal.

  • La menor cantidad de pelado de cable, optimizado para ensayos de rutina
  • Specificaciones garantizadas para ensayos AC, LI y SI
  • Tubos largos intercambiables
  • Punto de ensayo de tanD y C
  • Ajustes de continuidad precisa
  • Reducción de costes, debido a la pequeña longitud de pelado y optimización del tiempo de preparación
  • Tamaño reducido, más espacio en el área de ensayo
  • Tensión de tensión a un 20% más de la tensión nominal
  • Sistema único de deionización que minimiza el coste de la operación

Haefely

KEV

La serie KEV (≤100 kV) para el ensayo de terminales de cable, se usa para ensayo AC, así como para ensayo de DP en cables extruidos de media tensión, para tensiones de ensayo hasta 100 kV.  Su principal característica incluye un fácil maneo, corta preparación de la longitud de cable, y muy poco tiempo de preparación, esto es de gran importancia en ensayo de rutina.

  • Manejo sencillo
  • Poco tiempo de preparación del cable
  • Rápida configuración

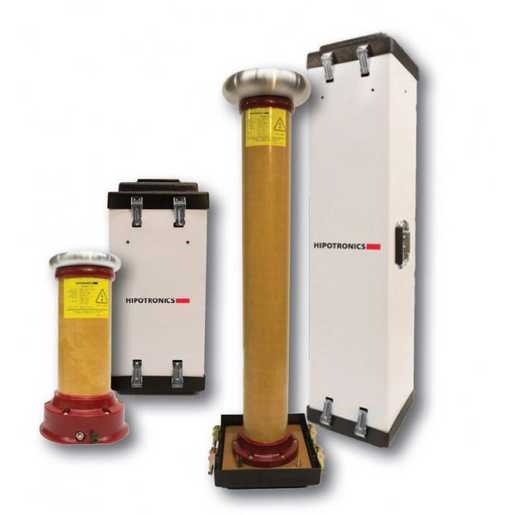

Kilovoltímetros

Hipotronics

KVM

La serie KVM de kilovoltimetros digitales de Hipotronics son altamente precisos, portátiles y trazables con la normativas nacionales e internacionales.  El sistema de medida lo componen: un divisor de tensión, un equipo de lectura calibrado a +/-1% para AC y +/-0.5% para DC hasta 400kV, maleta de transporte y cables de interconexión.

  • Rizado de tensión AC superpuesto en DC
  • Pico positivo y negativo
  • Media absoluta en AC
  • Bajos coeficientes de temperatura y tensión
  • Modelos de 100kV y 200 kV
  • De 0 a 10% del rango de medida de la tensión nominal
  • Divisor real

Puede usarse con osciloscopios u otros equipos de medida
