Generadores de Impulsos

GENERADORES DE IMPULSOS DE TENSIÓN



Haefely

Serie SGSA

El generador de impulsos SGSA es el sistema más pequeño de su rango.  Está recomendado para media tensión, pequeños transformadores de potencia, ensayos de propósito general en interruptores, bornas, etc.

Los sistemas SGSA pueden generar impulsos de tensión simulando rayos y sobretensiones de conmutación.  Los ensayos aplican las normas IEC, ANSI/IEEE, así como otros estándares internacionales.

El sistema básico puede actualizarse para ensayos especiales y aumentar su rango de trabajo.  Dispone de circuitos y componentes adicionales para optimizar los ensayos en las distintas clases de ensayos y objetos de ensayos de alta tensión.

  • Tensiones de ensayo desde 100 a 1200 kV
  • Energía por etapa de 5 KJ
  • Circuito de disparo Marx mejorado, fiable y preciso
  • Conexiones y resistencias
  • Conexiones y resistencias sencillas de implementar
  • Dispositivo de protección de tierra único
  • Modo de trabajo sencillo con un sistema de control moderno
  • Análisis de la forma de onda del impulso según las últimas IEC, ANSI/IEEE
  • Diseño compacto
  • Tiempo de configuración reducido

Haefely

Serie SGDA

El generador de impulsos SGDA es la solución perfecta para los ensayos de impulsos en cables de AT o UAT (versión de 5 KJ) y transformadores de potencia de MT y AT (versión de 10 kJ).

Su poco espacio ocupado y diseño estable conociendo las necesidades de universidades, centros investigación y desarrollo.  Por su estructura en triángulo, el SGDA es sencillo de transportar y montar.  El sistema tiene la menor inductancia interna jamás lograda y está bien considerado por los fabricantes de transformadores

  • Tensiones de ensayo desde 400 a 3000 kV
  • Energía por etapa desde 5 KJ a 10 KJ
  • Circuito de disparo Marx mejorado, fiable y preciso
  • Conexiones y resistencias
  • Conexiones y resistencias sencillas de implementar
  • Dispositivo de protección de tierra único
  • Modo de trabajo sencillo con un sistema de control moderno
  • Análisis de la forma de onda del impulso según las últimas IEC, ANSI/IEEE
  • Diseño compacto
  • Tiempo de configuración reducido
  • Sistema modular expandible (3000 kV máximo)
  • Alta estabilidad y durabilidad

Haefely

Serie SGVA

El sofisticado diseño de la serie SGVA abarca todas las necesidades del ensayo de impulso de tensión en la industria e investigación.  La serie ofrece una cuenta de disparo fiable y preciso, con su sistema de doble chispa en paralelo y una inductancia baja en el circuito de impulso.  Las resistencias se incluyen en el sistema y el sistema incluye plataformas y escaleras internas para un acceso rápido para la configuración.  El sistema se mueve en conjunto de generador y rectificador mediante colchones de aire

  • Tensiones de ensayo hasta 10 MV
  • Energía por etapa desde 10 KJ a 30 KJ
  • Circuito de disparo Marx mejorado, fiable y preciso
  • Acceso rápido a conexiones y resistencias
  • Conexiones y resistencias sencillas de implementar
  • Dispositivo de protección de tierra único
  • Modo de trabajo sencillo con un sistema de control moderno
  • Análisis de la forma de onda del impulso según las últimas IEC, ANSI/IEEE
  • Diseño compacto
  • Tiempo de configuración reducido
  • Sistema modular expandible
  • Alta estabilidad y durabilidad

Haefely

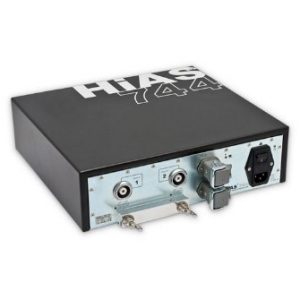

HiAS™ 744

Es el único sistema de análisis de impulsos hecho para la industria,  siendo una referencia con un rendimiento inmejorable.

El nuevo equipo ofrece una resolución de 16 bits a 250 MS/s de gran precisión de la medida, el software se ha mejorado, basado en la misma filosofía y adaptado al nuevo hardware, siendo los archivos de medida compatibles con las versiones anteriores para la comparación de las medidas.

Con el desacoplamiento óptico aísla galvánicamente la sala de control y la zona de ensayo, el personal está totalmente seguro y se reduce el circuito de tierra, con menor interferencia de ruido.

  • 16 bits de resolución a 250MS/s. ancho de banda de 100 MHz
  • Entrada analógica desde 200 Vpk a 5 Vpk con conector LEMO 4S
  • Se pueden usar en cascada dos canales digitalizadores
  • Cumple con IEC 61083-1, -2, IEC 60060-2, IEEE Std. 4 y normativa relacionada

Cuarta generación de digitalizador

GENERADOR DE IMPULSOS DE CORRIENTE

Haefely

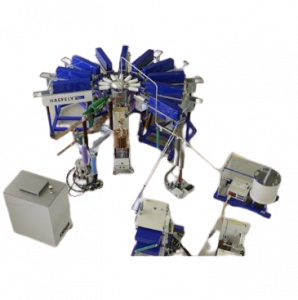

SSG 288-180 / 100-150

El sistema Haefely SSG 200-180 / 100-150 es usado para impulsos de corriente exponenciales ECI 1/20us, 4/10us, 8/20us y ensayo de corriente tipo rayo LCI 10/350us para aplicaciones de una amplitud de hasta 200 kA

  • Flexibilidad avanzada
  • Tiempo de servicio elevado
  • Ratio de repetición de impulso rápido
  • Estabilidad avanzada
  • Automatizado
