Haefely
DDX 9121B
El detector de descargas parciales DDX 9121b, pertenece a la familia de detectores de descargas parciales y RIV.
Con el instrumento DDX 9121b podemos configurar, controlar, ensayar, monitorizar y generar informes desde un ordenador. Por su diseño modular podemos añadir los canales que sean precisos para hacer un ensayo completo haciéndolo flexible para cualquier aplicación.
Aplicaciones:
- Transformadores de distribución, potencia y corriente
- Máquina Rotativa.
- Interruptores
- Supresores de tensiones
- Universidades, Investigación y desarrollo.
Accesorios para el ensayo de DP
Calibrador: Kal 9520 Calibrador de Alta precisión
KAL 9510 BasicPD calibrator
Impedancias de medida: AKV 9310 Impedancia de acoplamiento universal pasiva
Condensador de acoplamiento 9230
Haefely
DDX 9160/9161
Los nuevos DDX 9160/9161 son detectores de Descargas Parciales y RIV altamente integrados y versátiles y pueden admitir hasta cuatro entradas simultáneas de DP/RIV y voltaje. Son instrumentos de DP de alto rendimiento totalmente digitales de última generación.
Estos instrumentos son modulares y se adaptan a una amplia gama de aplicaciones de detección de DP. El DDX 9161 es la versión optimizada para laboratorio que incluye una fuente de alimentación integrada de bajo ruido, junto con conectores de fibra óptica resistentes que ofrecen seguridad al operador al estar aislado galvánicamente. El DDX 9160 es la versión portátil, ligero, puede funcionar con batería o utilizar una fuente de alimentación externa. Además, ambas unidades pueden acomodar cuatro impedancias de medición integradas internas de hasta 1 A que cubren la mayoría de las aplicaciones.
Se cubren las mediciones de descargas parciales convencionales según la última norma IEC 60270 o las mediciones RIV según las normas NEMA y CISPR. También es posible el análisis de DP de resolución de fase (PRPD) y la función de registro de datos.
Se pueden conectar varias unidades (máximo 12 canales) en cadena y comunicarse con un software de control, que maneja la adquisición de datos y muestra la información de DP, y los resultados de las pruebas y genera informes.
El DDX 9160 y el DDX 9161 aumentan la sensibilidad del laboratorio, ya que están equipados con los filtros digitales más flexibles disponibles en el mercado, lo que permite cambiar la banda de frecuencia de medición a un rango menos ruidoso y suprimir el ruido dependiente de la frecuencia.
Hipotronics
PDTS: Sistema de ensayo de Descargas parciales AC/DC
Hipotronics dispone de una línea completa de sistemas AC y DC que cubren un gran rango de aplicaciones para el ensayo de DP.
Nuestro sistema se compone de fuentes de alimentación AT, libres de Descargas Parciales en AC y DC, controladores, medida, circuitos de sobretensión electrónicos, lámparas de señalización, filtros de baja tensión, interlock de inicio en 0V, detector digital de DP, condensador de acoplamiento con filtro y calibrador.
El sistema está diseñado para ensayar una gran variedad de componentes: transformadores, condensadores, conectores, generadores, motores, cables, etc., según la normativa de la industria y normativas nacionales IEC 60270:2015 / 60270:2000+AMD1:2015.
Nuestro sistema integral, con cámara de ensayo, es una solución en un único espacio para el ensayo de componentes de AT y materiales aislantes.
Es de instalación sencilla y fácil de usar.
Aplicaciones:
- Condensadores
- Bornas
- Componentes moldeados
- Generador
- Interruptores
- Materiales Aislantes
- Supresores
- Cables
- Transformadores
- Conectores
- Barras aisladas
Techimp

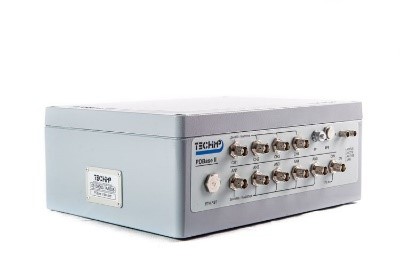

PDBase II: Solución para la monitorización de DP y control de calidad industrial
La nueva tecnología de Techimp se basa en el principio de la separación y la identificación eficiente de los datos de DP recolectados en los pulsos de DP por sí mismos.
El PDBase II ha sido diseñado como un sistema capaz de recolectar un gran número de pulsos de DP y separarlos según su forma de onda. El hardware del PDBase II dispone de un digitalizador de ultra ancho de banda e integra capacidades de procesado de datos.
Por su rápida velocidad de muestreo (200 MS/S) y su capacidad de procesado, se analizan un gran número de pulsos y formas de onda de DP, almacenándose la información de los pulsos para su procesado adicional que nos llevará a la identificación de la fuente de DP.
Dispone de distintos sensores y calibrador, para tomar los pulsos de DP.
Catálogo Tettex DDX 9121b
Catálogo Tettex 9230
Catálogo Tettex AKV 9310
Catálogo Tettex KAL 9510
